【レストアスクール】1976XLH・1977XLCRのスモールエンドブッシュ交換とパンヘッドのエンドプレイ調整
1976 XLH S様

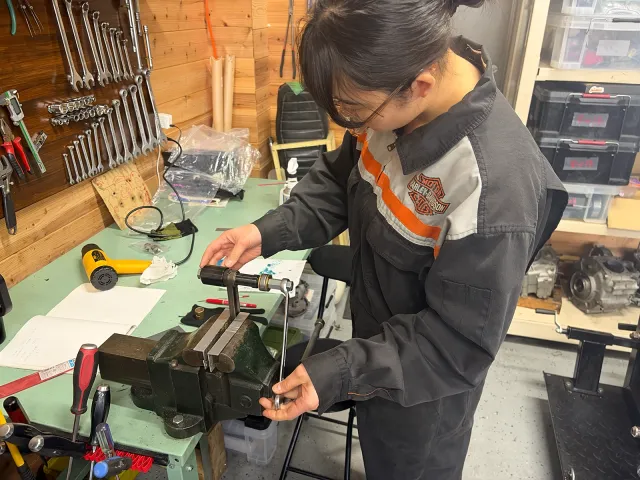

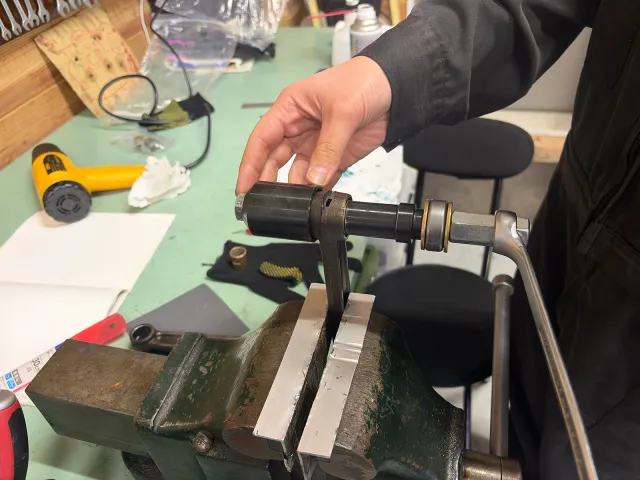

部品が届きましたので今日はコンロッドスモールエンドのブッシュ抜き取りから。

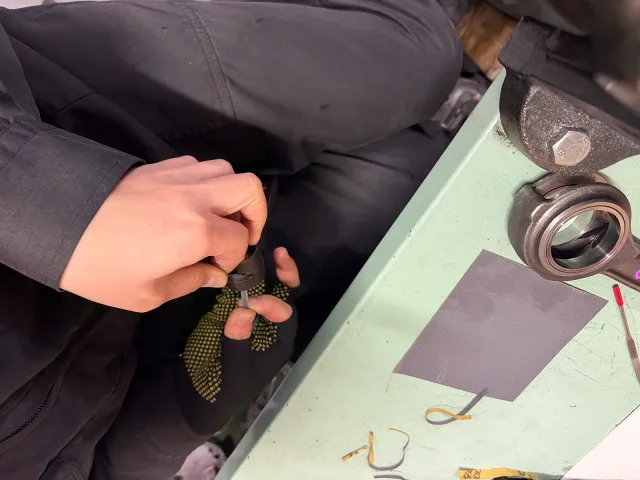

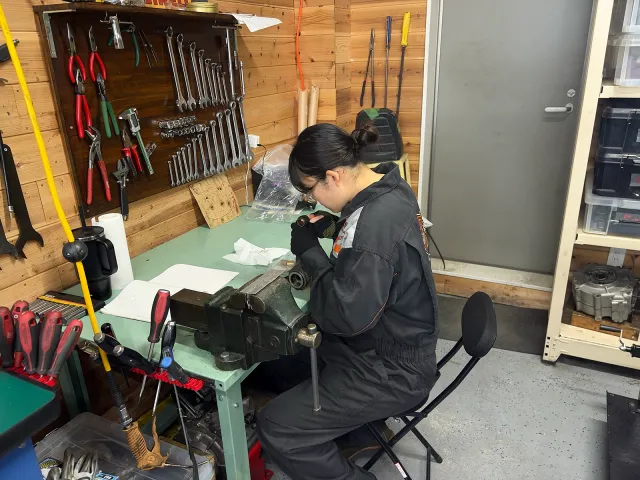

抜き取ったらバリをよく取っておきます。これを怠ると新品ブッシュがベロっと剥けてしまいます。

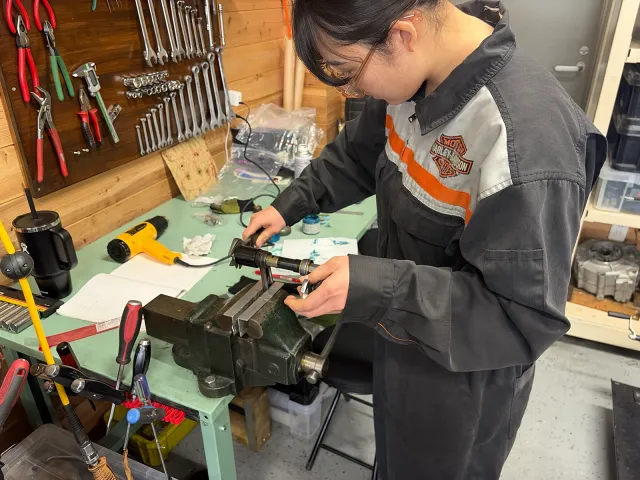

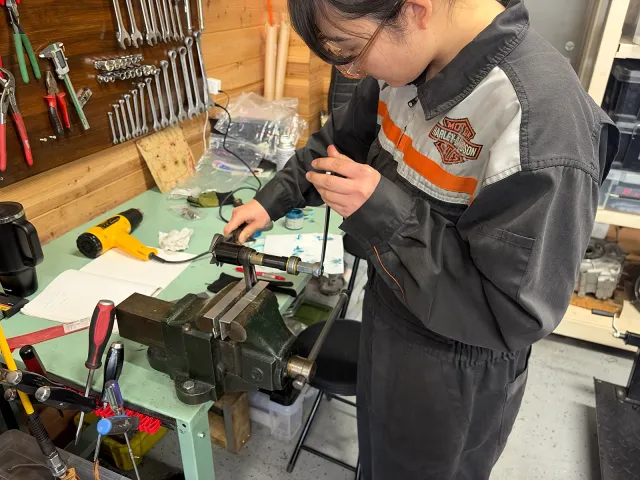

続いて、新品ブッシュを圧入していきます。中央にくるようにしっかりとマーキングしておきます。

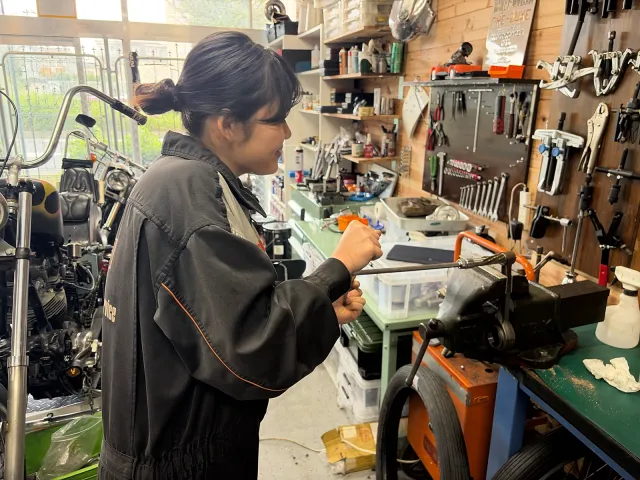

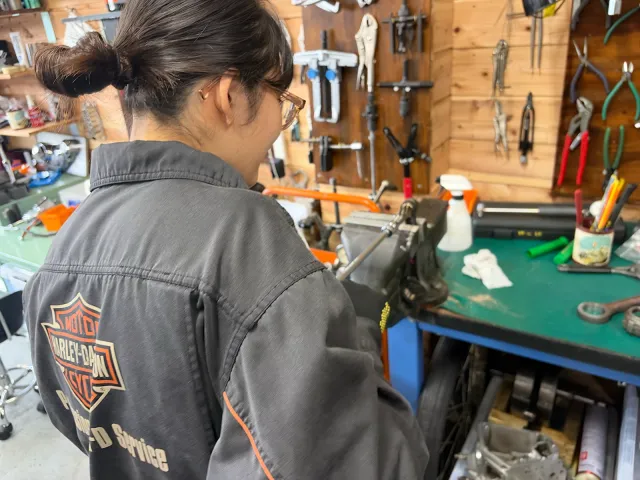

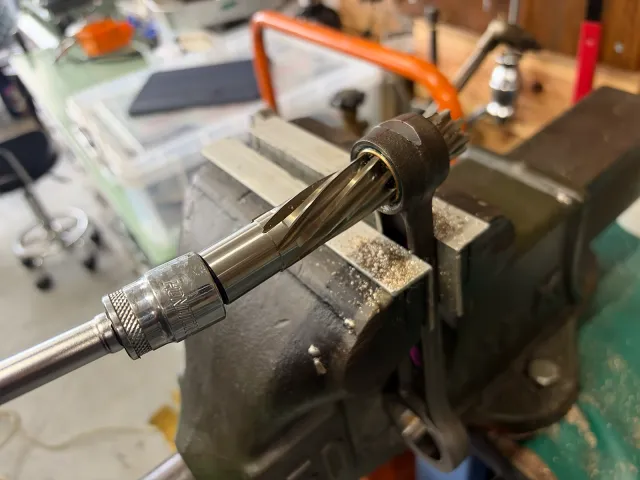

圧入できたら内径を調整していきます。専用リーマーを通して20.13mmに仕上げます。なかなか力のいる作業です。

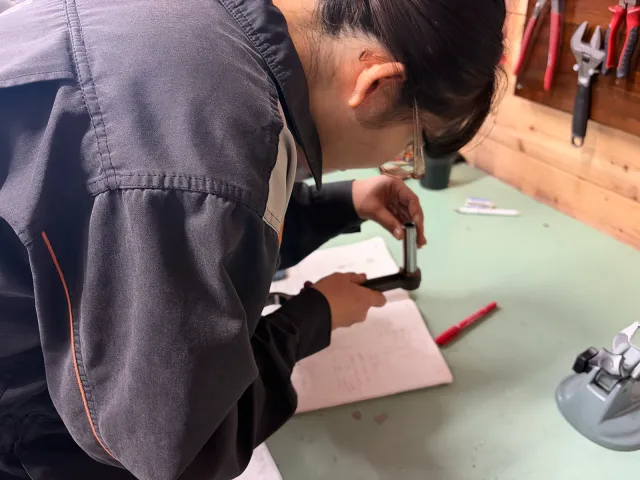

内径が20.13mmになったらバリをとって、新品ピストンピンがするっと通るか確認します。

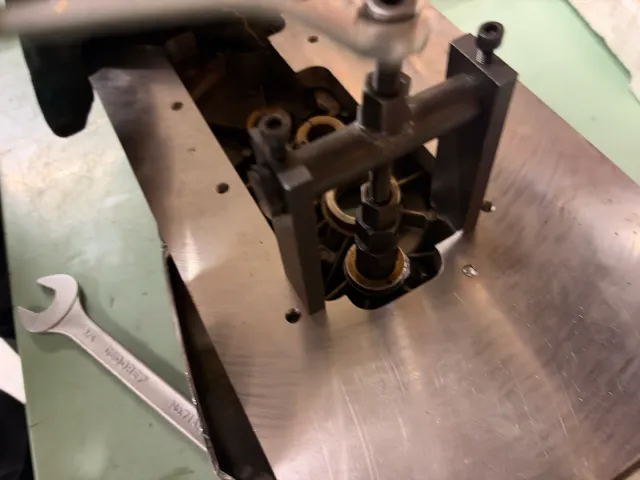

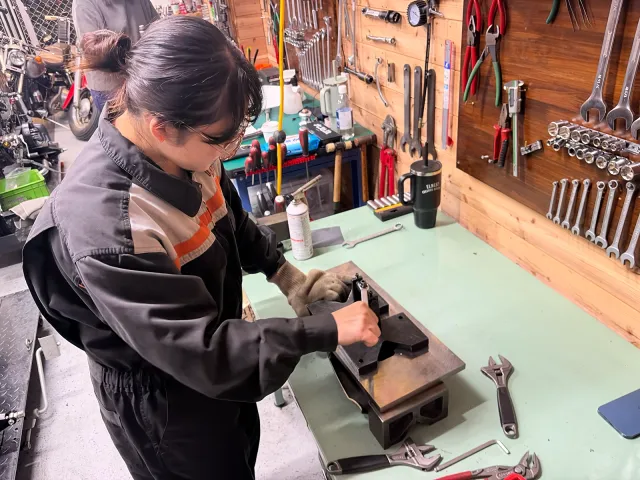

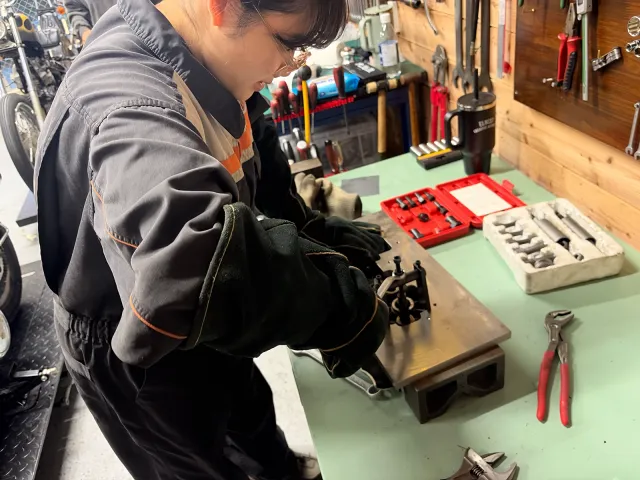

スモールエンドの調整事が終わりましたので、カムブッシュを抜いていきます。
1977 XLCR T様

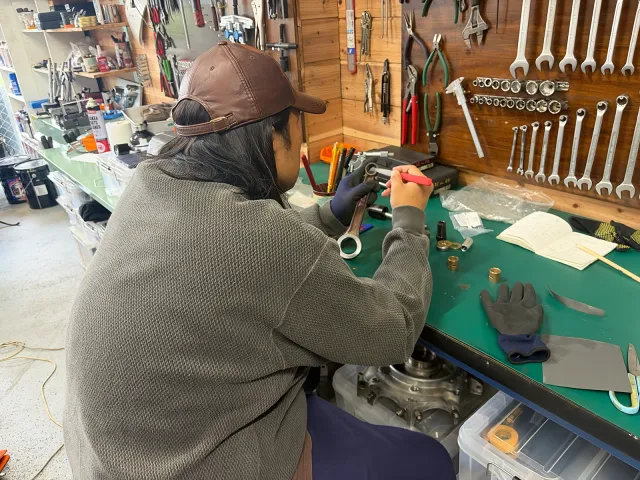

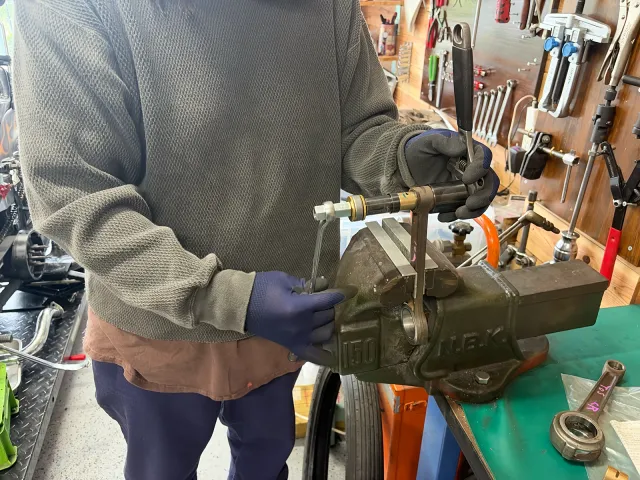

こちらもスモールエンドブッシュの圧入から。バリをしっかりと取ります。

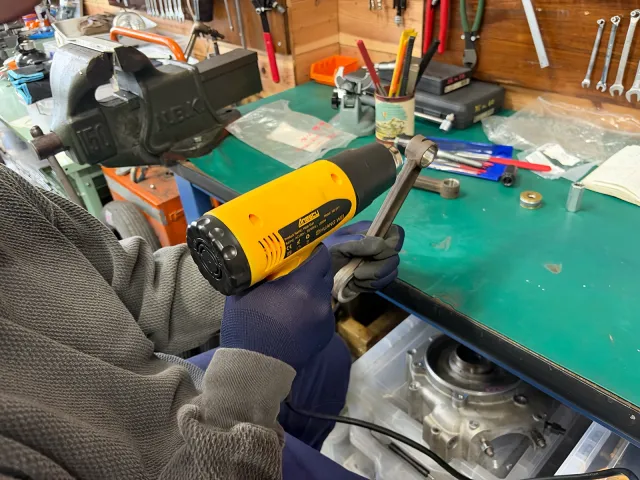

バリを取ったら人肌位に温めて、ブッシュはキンキンに冷やします。
圧入していきます。

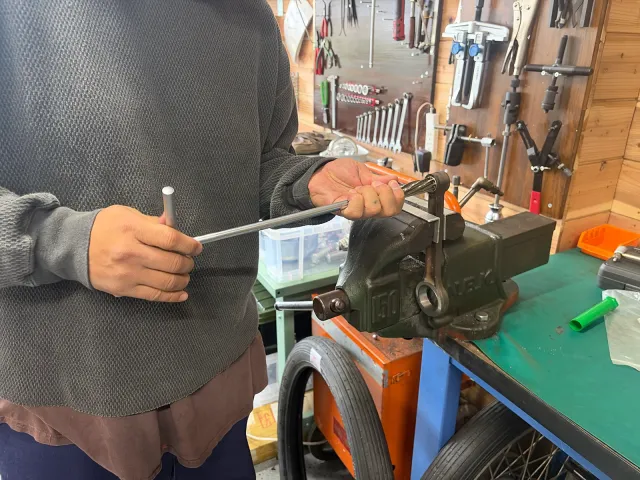

圧入したら内径を整えていきます。

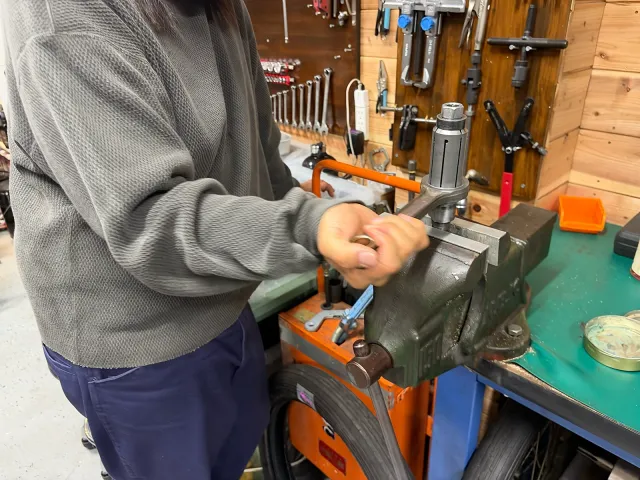

無事、スモールエンドブッシュの圧入が終わったので、前回の続きのコンロッドビッグエンドのラッピングに移ります。前回は旋盤で広げましたが、多少楕円になっているので調整は手動で進めます。

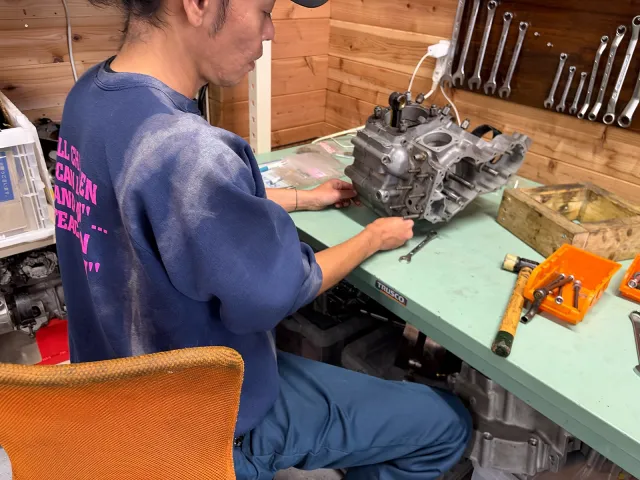

1950FL I様

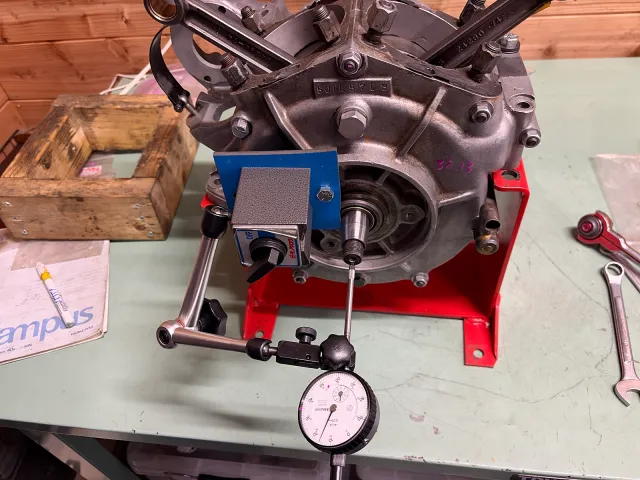

スラストワッシャーが計算通りの寸法になっているのにエンドプレイが計算通りにならない状態で前回終わってました。
見直すと、組み方が違っていたので、確認してからしっかりと組み直します。
無事、エンドプレイが決まりました。

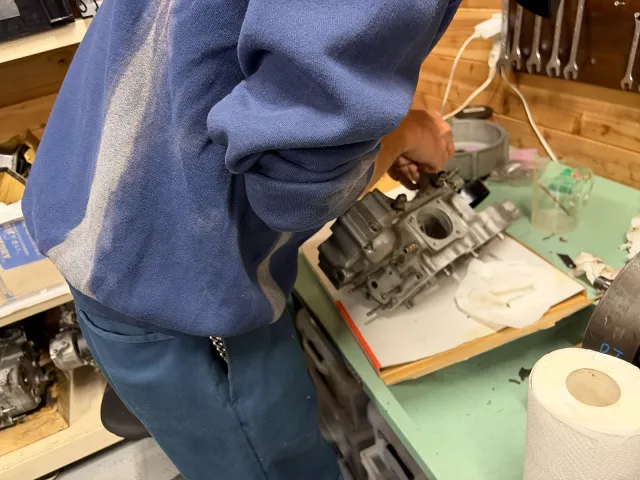

本組み前にガスケットなどを剥がしてキレイにしていきます。
